luminosité LDR et diviseur de tension

Principe

La LDR est un composant électronique photosensible. Sa valeur de résistance diminue avec la luminosité.

Pour constater ces variations, on utilisera la LDR dans un montage type diviseur de tension.

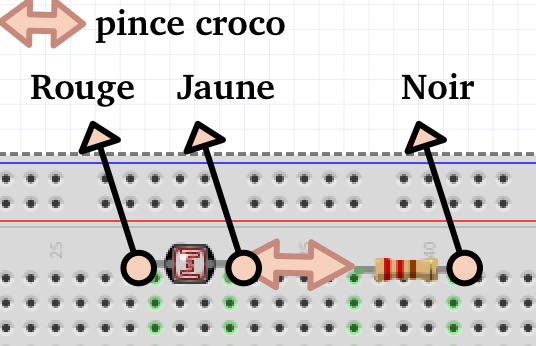

Un seul des connecteurs grove de la carte micro:bit suffira pour alimenter le circuit et mesurer la tension au milieu du pont diviseur. Il faudra utiliser les connecteurs avec fils de couleur sur prise grove:

Rouge: Alimentation fixe 3V avec l’instruction pin0.write_digital(1)
Noir: GND
Jaune: pour la mesure de tension avec l’instruction pin0.read_analog()

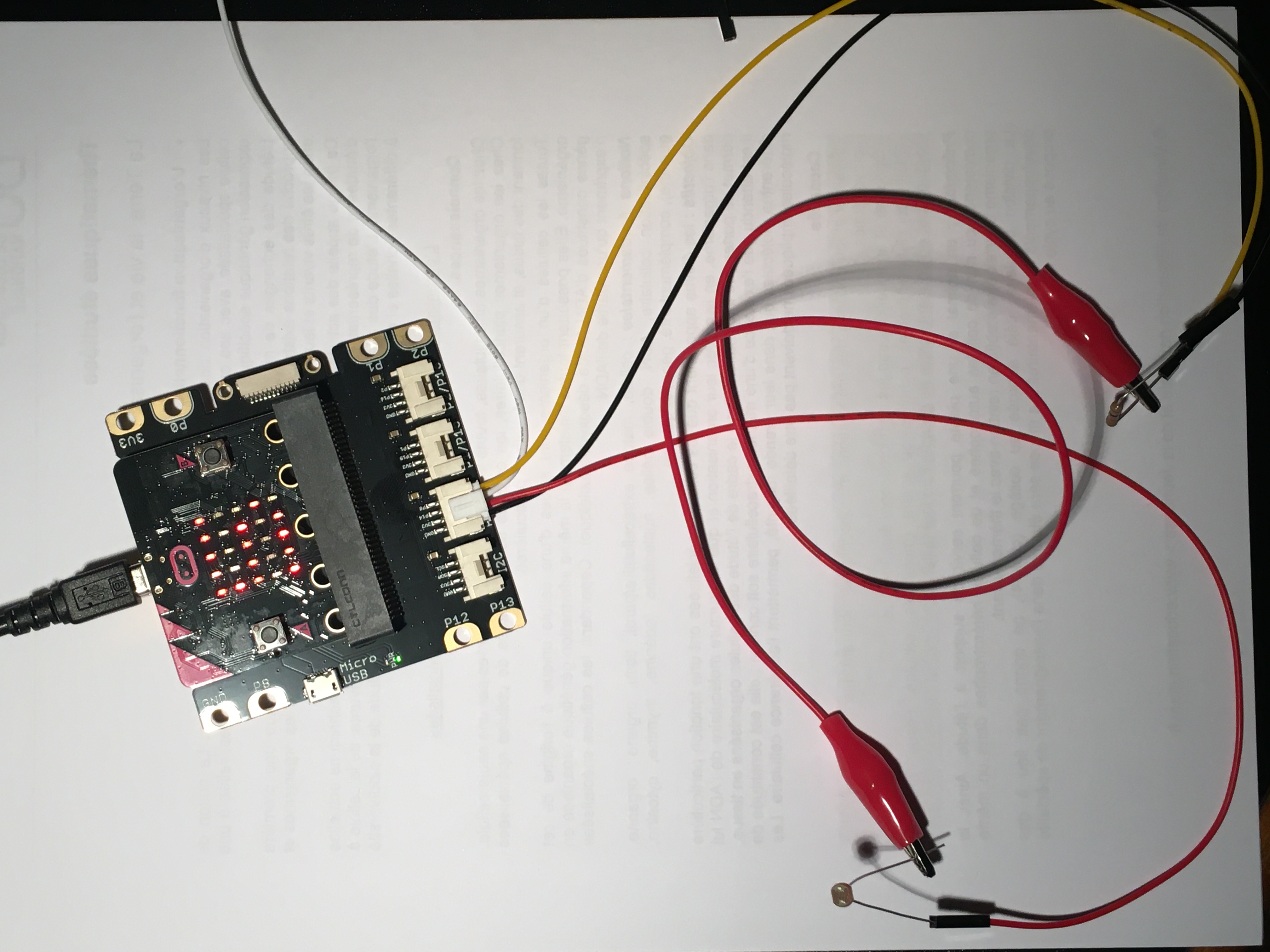

Matériel

carte micro:bit et shield grove
fil de connexion grove-connecteurs couleur (rouge noir blanc jaune)
pince crocodile
Photoresistance type VT900 serie (light dependant resistor LDR)
resistance de 10kΩ
lampe de bureau (allumée/éteinte)
filtres occultants
multimètre

Script

# pin0 rouge : alim fixe 3V
# pin0 jaune : lecture tension
# pin0 noir : GND
from microbit import *

pin0.write_digital(1) # sortie 3V
while True:
    display.scroll(pin0.read_analog())
