Etape 4: Base de données exoplanetes.db

Principe

Nous allons utiliser un script Python pour nous connecter à la base de données exoplanetes.db et tester quelques requêtes en langage SQLite.

Nous utiliserons la librairie sqlite3 de Python.

Il est conseillé d’utiliser l’IDE Spyder, ou bien Jupyter Notebook pour editer et interpréter les scripts écrits en Python.

La base de données doit être téléchargée ici : exoplanetes.db

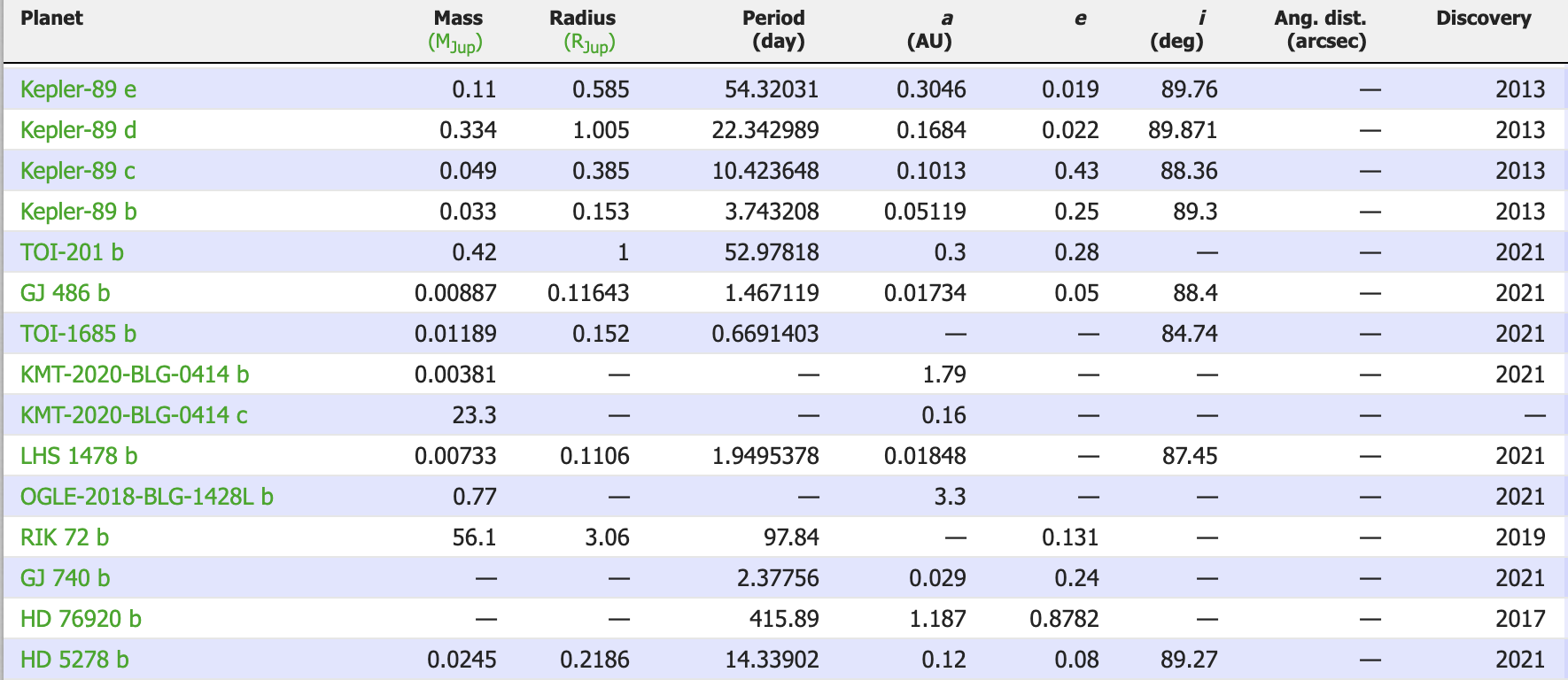

extrait de la base de données

extrait de la base de données

Script de base

import sqlite3

try:
    conn = sqlite3.connect('exoplanetes.db')
    cur = conn.cursor()
    print("Base de données crée et correctement connectée à SQLite")

    sql = "SELECT sqlite_version();"
    cur.execute(sql)
    res = cur.fetchall()
    print("La version de SQLite est: ", res)



except sqlite3.Error as error:
    print("Erreur lors de la connexion à SQLite", error)


cur.close()
conn.close()
print("La connexion SQLite est fermée")

Rappel: Le mécanisme try ... except est détaillé à la page mise au point d’un programme Python

Voici la traduction de ce script en langage naturel:

essayer:
  connexion a la base de donnees exoplanetes.db
  creation d un curseur SQL
  Afficher ("Base de données cree et correctement connectee à SQLite")
  executer la requete SQL "SELECT sqlite_version();"
  affecter le resultat de la requête dans la variable res

si une erreur survient:
  Afficher ("La version de SQLite est: ", sqlite3.Error)

sinon:
  # autres requetes SQL

fermeture du curseur
fermeture de la connexion
Afficher ("La connexion SQLite est fermée")

Explorer la base de données

  • L’instruction suivante permet d’explorer la base de données:

"PRAGMA table_info(planetes_es);"

Q1. Ajouter cette requête à votre script python pour afficher les attributs de la table planetes_es de la base de données exoplanetes.db

  • Voici un extrait de la reponse à cette requête:
[(0, '_name', 'VARCHAR(38)', 1, None, 1), (1, 'planet_status', 'VARCHAR(9)', 1, None, 0), (2, 'mass', 'NUMERIC(19, 14)', 0, None, 0), (3, 'radius', 'NUMERIC(19, 14)', 0, None, 0), ...]

Q2. Quel est l’attribut du nom des planetes de cette table?

Q3. Ecrire une instruction en python qui affiche uniquement la liste des attributs. Mettre cette liste dans une liste nommée L

['_name',
 'planet_status',
 'mass',
 'radius',
 'orbital_period',
 'semi_major_axis',
 'eccentricity',
 'discovered',
 'detection_type',
 'molecules',
 'star_name',
 'star_distance',
 'star_mass',
 'star_radius',
 'star_sp_type',
 'star_age',
 'star_teff',
 'star_magnetic_field']

On peut améliorer la présentation des résultats, et mettre la table retournée dans un dataframe. On utilise alors la liste L des attributs (question précédente). Voir tuto dataframe

# Toutes les données relatives aux étoiles dont le nom commence par Kepler-89
import numpy as np
import pandas as pd
sql = "select * from planetes_es where _name like 'Kepler-89%'"
cur.execute(sql)
res = cur.fetchall()
df = pd.DataFrame(res,columns=L)
df

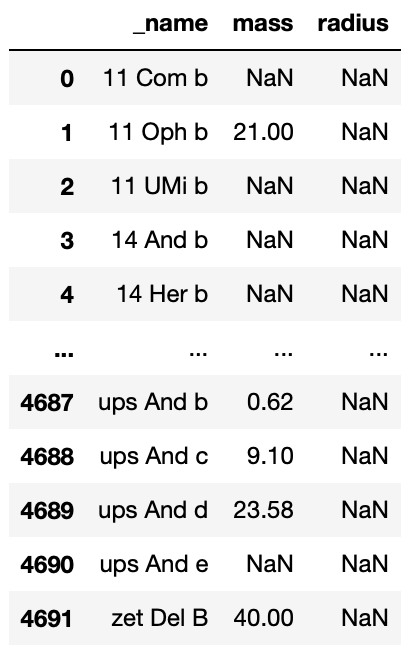

Et pour obtenir une vue avec certaines colonnes:

sql = "select _name,mass,radius from planetes_es"
cur.execute(sql)
res = cur.fetchall()
df = pd.DataFrame(res,columns=['_name','mass','radius'])
df

On peut souhaiter éliminer les lignes pour lesquelles les renseignements ne sont pas complets (lignes avec Nan):

df.dropna(how='any', inplace=True)

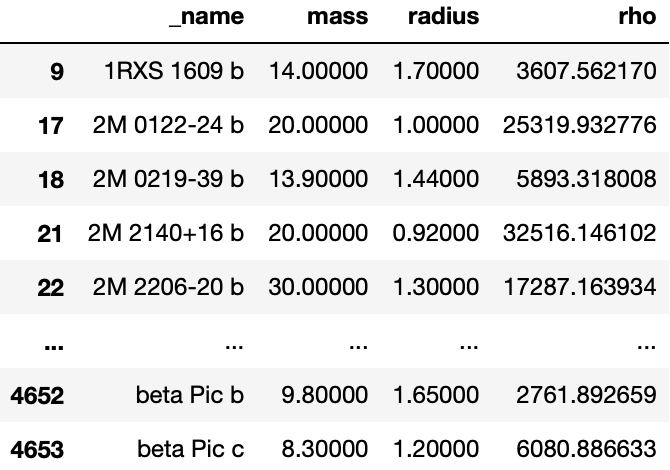

Et ajouter des colonnes au dataframe, comme par exemple le calcul de la masse volumique de la planète: (attention, les valeurs de la table sont referencées à celles de Jupiter)

R_Jup = 71e6
M_Jup = 1.898e27
df['rho']=df['mass']*M_Jup/(4/3*np.pi*(df['radius']*R_Jup)**3)
df

Q4. Cette base est-elle bien modélisée, respecte t-elle bien les contraintes d’intégrité vues en cours? Pq?

Q5. Tester quelques unes des requêtes sur cette base. Par exemple:

  1. Toutes les données relatives à l’étoile Kepler-89 b
  2. Tous les noms des planètes dont la masse est plus de 10 fois supérieure à celle de Jupiter (Indiquer quelles sont ces planètes dans l’extrait de la table)
  3. Les planètes ainsi que le nom de l’étoile hôte, dont l’étoile est située à moins de 40 pc de la Terre.
  4. Les noms des 20 étoiles les plus proches de la Terre où des planètes ont été détectées.
  5. Nombre total de planètes dans la table (utiliser COUNT(*))
  6. Nombre total d’étoiles dans la table (utiliser COUNT(DISTINCT ... ))
  7. Table des planètes qui n’ont été détectées ni par “Radial Velocity”, ni par “Primary Transit”
  8. Le nombre de planètes qui n’ont été détectées ni par “Radial Velocity”, ni par “Primary Transit”
  9. Moyenne des distances entre le Soleil et les différentes étoiles de la table (utiliser AVG). Attention à ne compter qu’une seule fois chacune des étoiles.
  10. Table des planètes où le type de l’étoile est G … (utiliser LIKE "G%")
  11. Nom des planètes et distances au soleil, où de l’eau a été détectée (utiliser LIKE)

Etude graphique

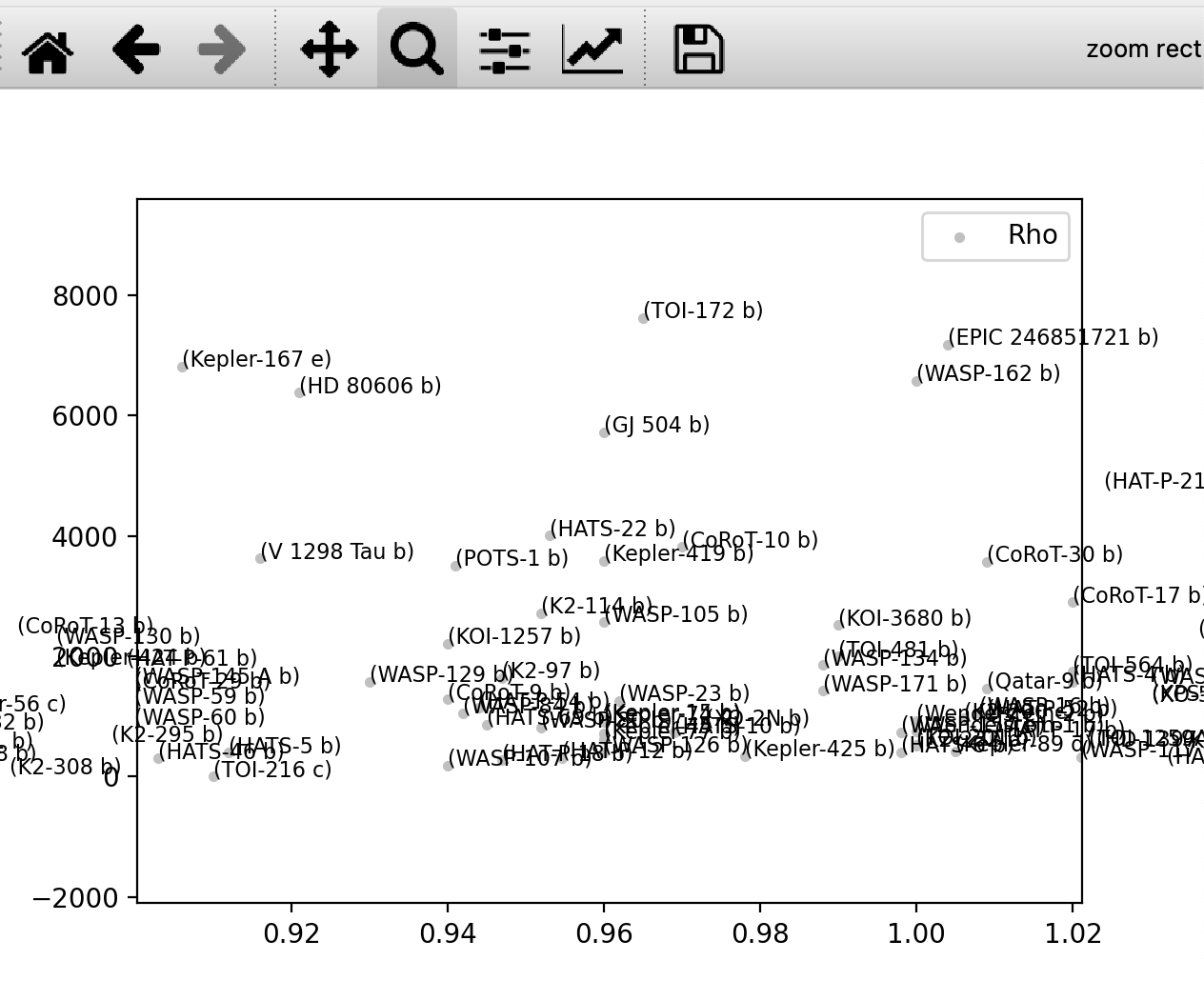

La recherche de dépendances entre grandeurs se fera en traçant un graphique, avec différents essais pour les axes x,y: On peut chercher par exemple la dépendance masse volumique <-> rayon:

%matplotlib qt
plt.clf()
axes = plt.gca()
x = df['radius']
y = df['rho']
z = df['_name']
plt.scatter(x,y,color='silver',marker='.',label='Rho')

# ajout d'une etiquette
for x, y, z in zip(x, y, z):
    axes.text(x, y, f"({z})", fontsize=8)
cursor = Cursor(axes, useblit=True, color='red', linewidth=2)
plt.show()

Superposer les données des exoplanètes découvertes par TOI-270 avec la BDD

Commencer par selectionner et nettoyer les données issues de la base de données:

# BDD - Toutes exoplanetes
sql = "PRAGMA table_info(planetes_es);"
cur.execute(sql)
res = cur.fetchall()
L = [ligne[1] for ligne in res]
sql = "select * from planetes_es"
cur.execute(sql)
res = cur.fetchall()

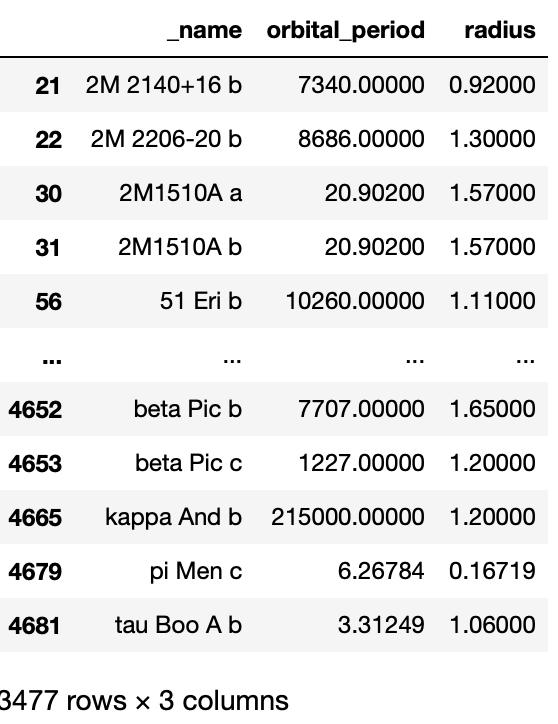

df0 = pd.DataFrame(res,columns=L) # table entiere
df0 = df0[['_name','orbital_period','radius']] # projection sur les colonnes utiles
df0.dropna(how='any', inplace=True) # retirer les lignes avec datas non renseignées
df0

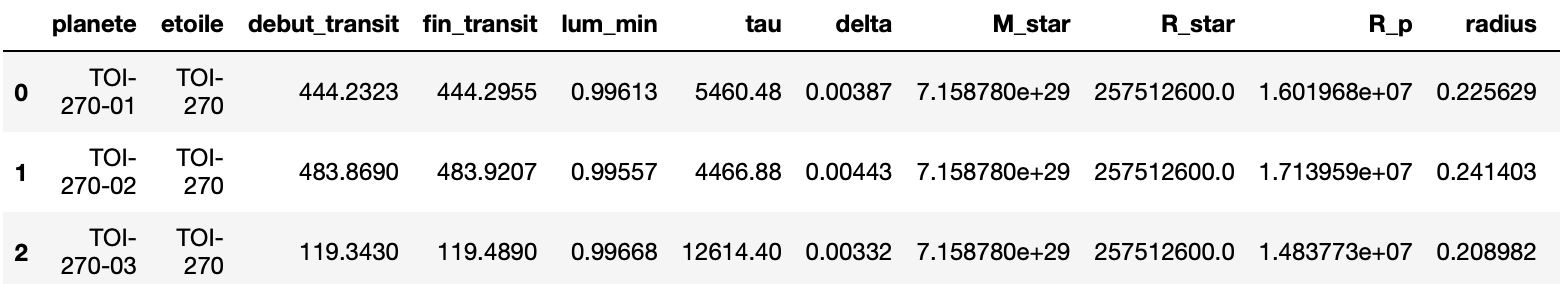

importer et traiter les données issues des observations Cette partie est détaillée à la page données en dataframe

df = pd.read_csv('donnees_planetes.txt',sep=';')
G = 6.67e-11
R_Jup = 71e6
M_Jup = 6.9911e7
df['tau']=(df['fin_transit']-df['debut_transit'])*24*3600
df['delta']=1-df['lum_min']

df['M_star']=7.158780e+29
df['R_star']=257512600.0
df['R_p']= np.sqrt(df['delta']) * df['R_star']
df['radius']=df['R_p']/R_Jup
# vitesse planete : V_p = 2*R_star/tau
df['V_p']= 2*df['R_star']/df['tau']
# rayon orbital : r = G*M_star/V_p**2
df['r_orb']= G * df['M_star']/df['V_p']**2
# periode revolution: T = 2*np.pi*r/V_p
df['T'] = 2*np.pi*df['r_orb']/df['V_p']
df['T_jours'] = df['T']/(24*3600)
df

Tracer les 2 nuages de points

%matplotlib qt
plt.clf()
axes = plt.gca()
"""nuage de points df issu de la BDD
"""
x = df['radius']
y = df['orbital_period']
z = df['_name']
plt.scatter(x,y,color='silver',marker='.',alpha=0.5)



"""nuage de points df_p issu des observations
"""
x_p = df_p['radius']
y_p = df_p['orbital_period']
z_p = df_p['_name']

plt.scatter(x_p,y_p,color='red',marker='o',label='Rho')
for x, y, z in zip(x_p, y_p, z_p):
    axes.text(x, y, f"({z})", fontsize=8)
plt.xscale('log')
plt.yscale('log')
plt.xlabel('radius')
plt.ylabel('orbital_period')
cursor = Cursor(axes, useblit=True, color='red', linewidth=2)
plt.show()

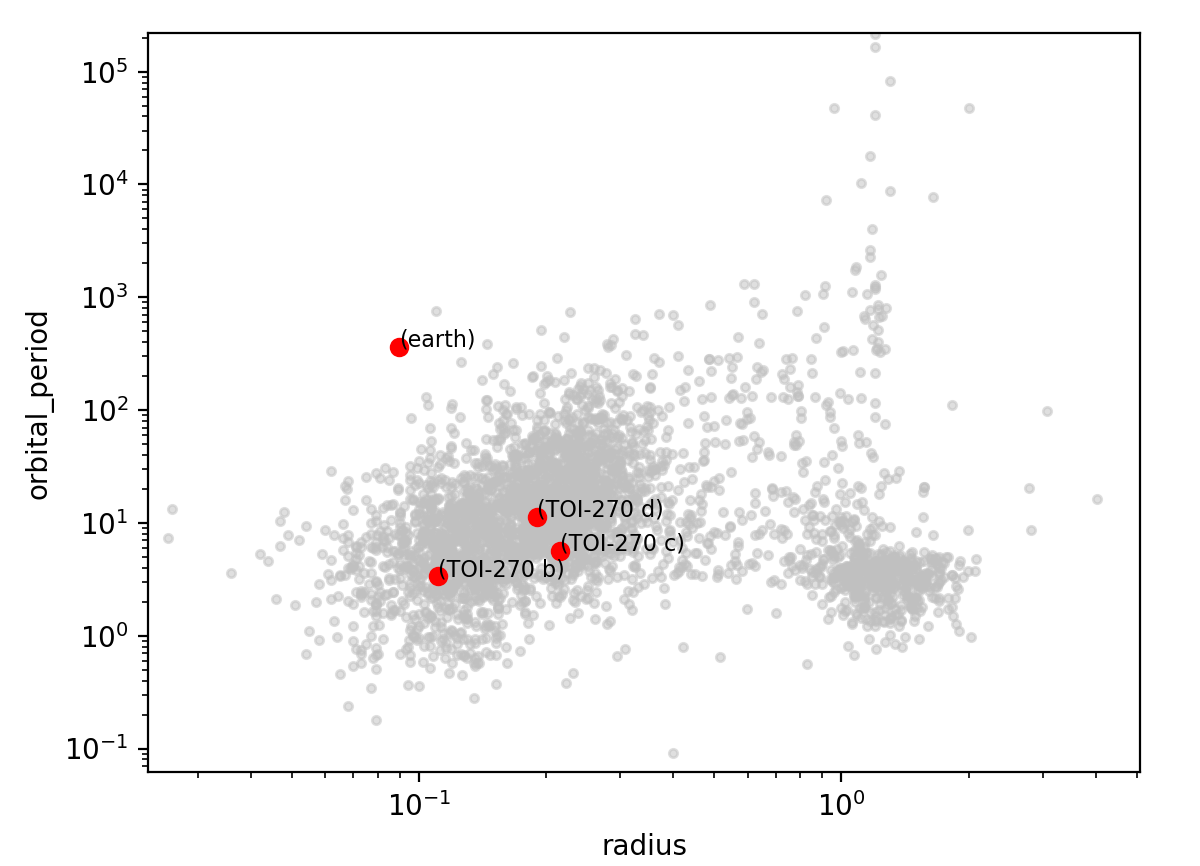

orbital_period vs radius en echelle log

orbital_period vs radius en echelle log

Partager la fenêtre graphique en plusieurs graphiques

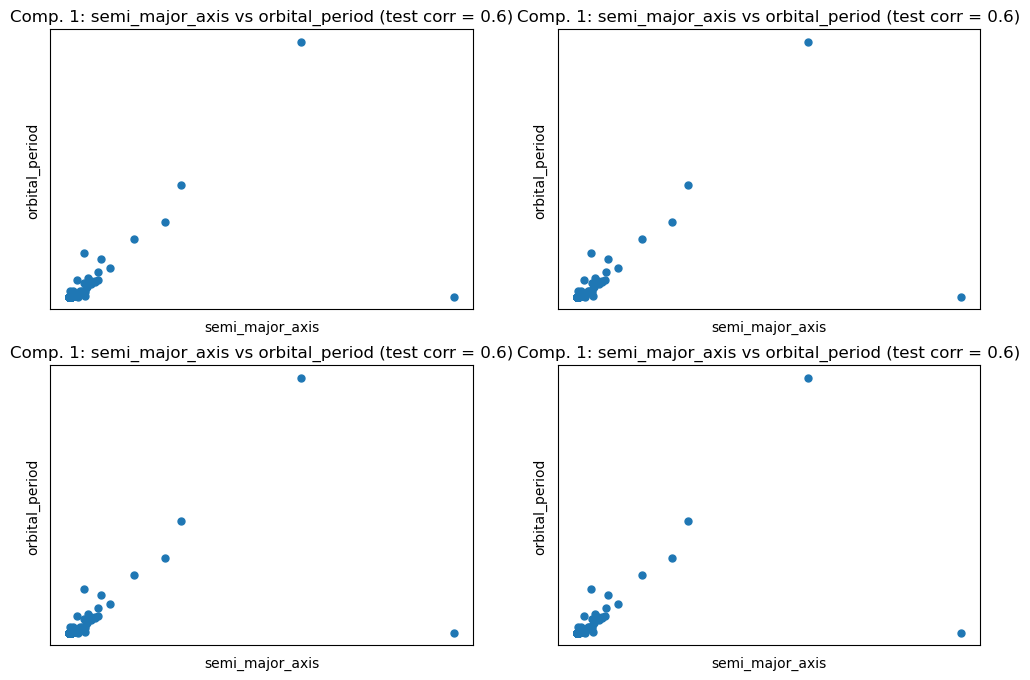

Travail: le script ci-dessous permet de visualiser plusieurs graphiques sur la même sortie. Adapter le script pour sélectionner les grandeurs correlées.

plt.figure(figsize=(12, 8))
plt.subplot(221)

x = 'semi_major_axis'
y = 'orbital_period'
plt.scatter(dataset[x],dataset[y], marker="o", s=25)
plt.xlabel(x)
plt.ylabel(y)
#plt.xscale('log')
#plt.yscale('log')
plt.xticks(())
plt.yticks(())
#plt.legend(loc="best")


plt.subplot(224)
x = 'semi_major_axis'
y = 'orbital_period'
plt.scatter(dataset[x],dataset[y], marker="o", s=25)
plt.xlabel(x)
plt.ylabel(y)
#plt.xscale('log')
#plt.yscale('log')
plt.xticks(())
plt.yticks(())



plt.subplot(222)
x = 'semi_major_axis'
y = 'orbital_period'
plt.scatter(dataset[x],dataset[y], marker="o", s=25)
plt.xlabel(x)
plt.ylabel(y)
#plt.xscale('log')
#plt.yscale('log')
plt.xticks(())
plt.yticks(())

plt.subplot(223)
x = 'semi_major_axis'
y = 'orbital_period'
plt.scatter(dataset[x],dataset[y], marker="o", s=25)
plt.xlabel(x)
plt.ylabel(y)
#plt.xscale('log')
#plt.yscale('log')
plt.xticks(())
plt.yticks(())


plt.show()

Et maintenant…

  • Vous savez placer les nouvelles exoplanètes sur un graphique en nuage de points, au milieu des autres planètes de la base de données.
  • Vous savez sélectionner la représentation qui donnera le plus d’informations:

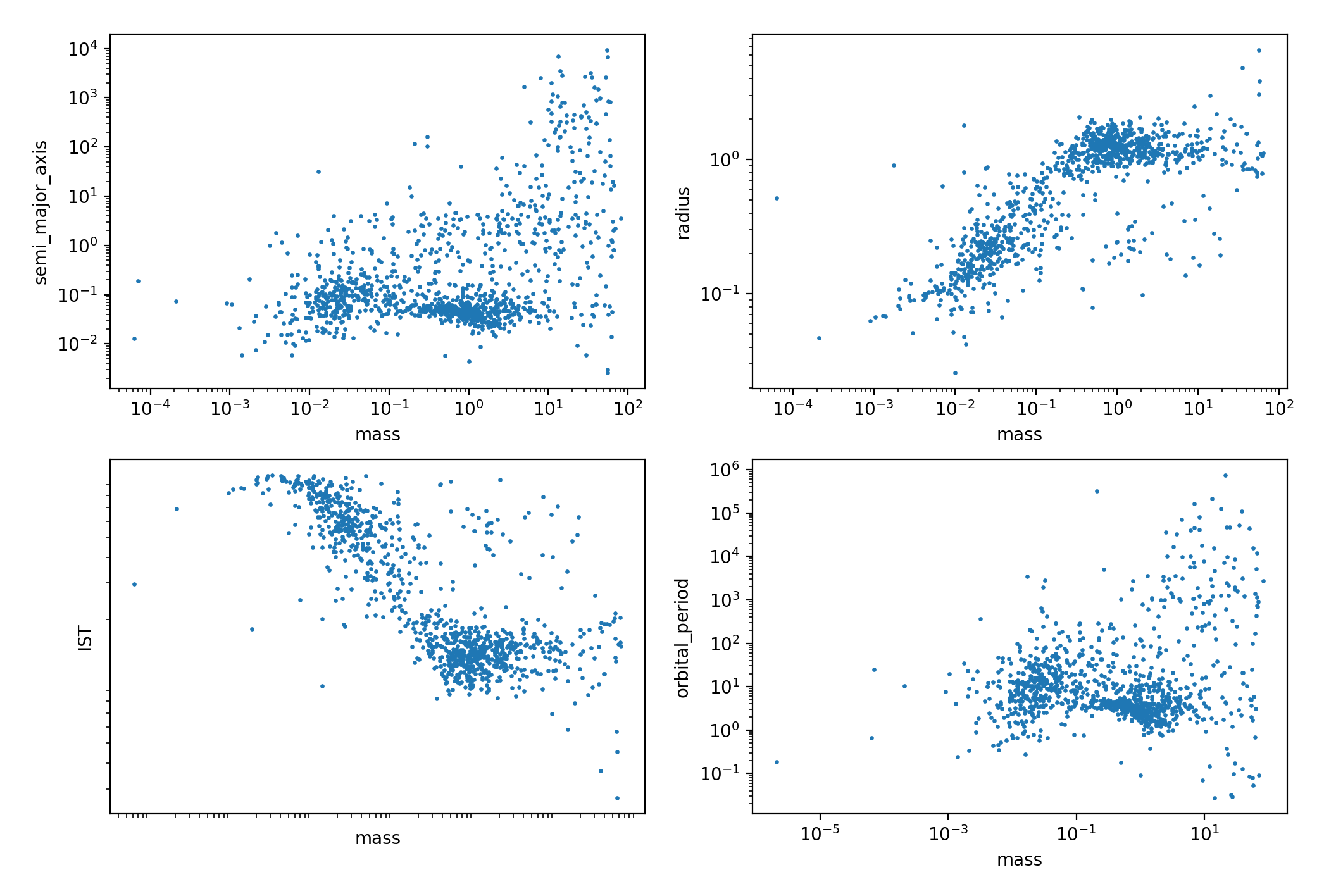

exemple de représentations à partir de différents choix d'axes

exemple de représentations à partir de différents choix d'axes

Une voie d’étude serait de rechercher des clusters (regroupements) de planètes pour certains choix d’axes, et d’associer nos exoplanètes à celles-ci.

Une autre voie possible serait d’intégrer la Terre, avec toutes ses caractéristiques connues, dans la table de la base de données. On établirait alors un coefficient, appelé Indice de Similarité avec la Terre (IST), qui permettrait de trier ces planètes selon l’IST décroissant: Lien vers l’étape 5
